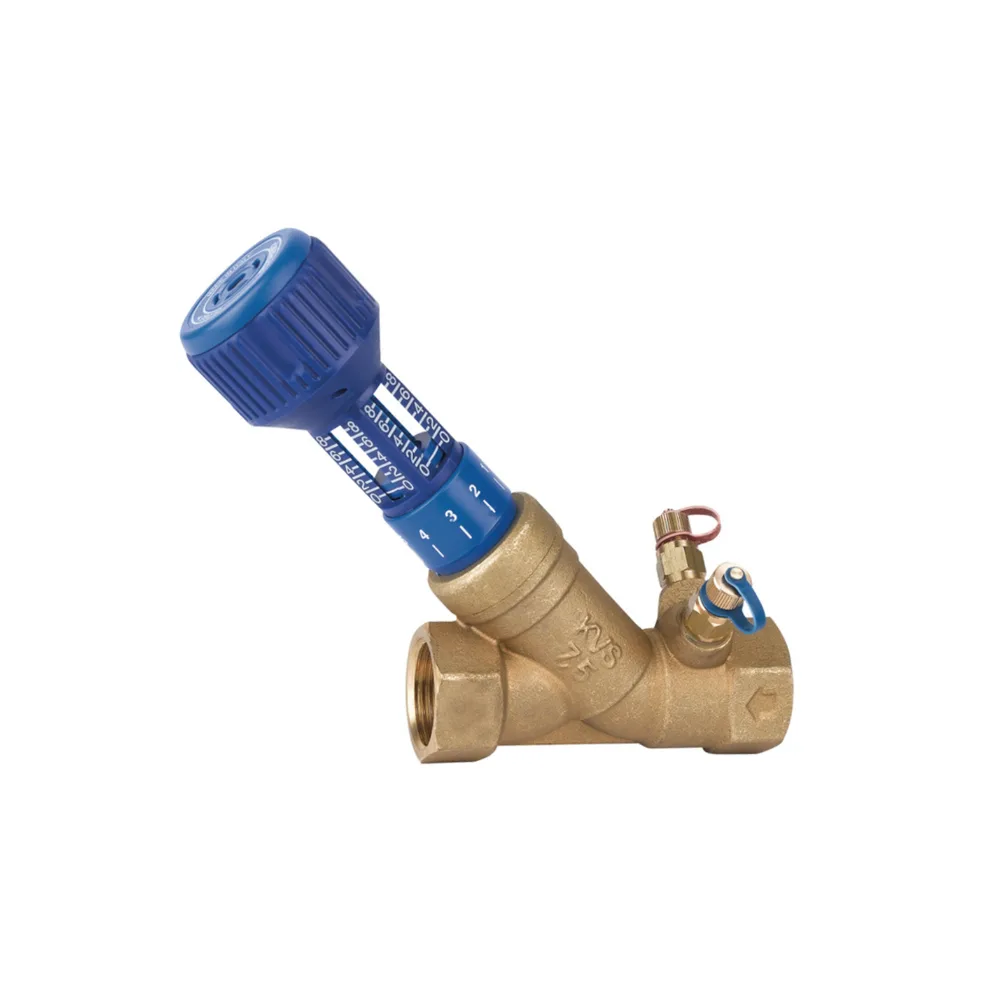

Zawór regulacyjny dokładnego działania, ze stałą kryzą pomiarową i króćcami pomiarowymi

KOD: 747OT

To zawór równoważący, który w jednym korpusie, łączy właściwości zaworu do regulacji przepływu oraz urządzenia mierzącego tę wielkość. To rozwiązanie zapewnia wysoką dokładność równoważnia przepływu przy dowolnej nastawie zaworu. Artykuł 747OT jest zaworem o wysokiej precyzji pomiaru (±5%) i wykonany jest z mosiądzu CC 754S i wyposażony w przyłącza GW/GW. Odpowiedni do zastosowań zarówno w instalacjach wody użytkowej, grzewczych, jak i chłodniczych.

DN Kvs [m³/h] Cena katalogowa netto Dostepność
1/2" 1,75 297,00 na zamówienie (czas oczekiwania ok. 4 tyg.)
3/4" 3,77 351,00 na zamówienie (czas oczekiwania ok. 4 tyg.)
1" 6,96 384,00 na zamówienie (czas oczekiwania ok. 4 tyg.)
1"1/4 15,83 495,00 na zamówienie (czas oczekiwania ok. 4 tyg.)
1"1/2 21,05 701,00 na zamówienie (czas oczekiwania ok. 4 tyg.)
2" 43,90 938,00 na zamówienie (czas oczekiwania ok. 4 tyg.)

  • Stała kryza pomiarowa zapewniająca wysoką precyzję pomiaru, w zakresie ±5%, niezależnie od ustawień zaworu.
  • Mechanizm blokujący pokrętło powodujący, że po precyzyjnym ustawieniu zaworu na daną wielkość przepływu, może być on następnie zamykany i ponownie otwierany, zawsze dokładnie do swojej pierwotnej pozycji.
  • Imbusowy klucz do blokowania nastawy zaworu.
  • Łatwość odczytania nastawy zaworu, ze skali na pokrętle, pod dowolnym kątem.
  • Uszczelka grzyba zaworu, wykonana z EPDM, dla zapewnienia szczelnego odcięcia przepływu czynnika roboczego.

ZASADNICZE CHARAKTERYSTYKI:

Pmax = 2,5 MPa

Trob = -10°C ÷ +120°C

Czynnik roboczy: woda, glikol i inne czynniki nieagresywne


Przyłącza gwintowane ISO 7/1

Spełnia wymagania normy PN-91/M-75009
